回路実装
自動装着・自動挿入工程
稼働体制
3直3交代制 月～金稼働（土・日・祝日出勤対応可能）
稼働時間
1勤 8:30～17:30／2勤 16:30～01:30／3勤 23:30～8:30
保有ライン
表面実装×３、自動挿入×１（アキシャル、ラジアル）
生産能力
3ライン合計：6,000万点／月 (実績タクトによるシミュレーション値)
鉛フリー
全ライン対応可能。全ラインのリフローがN2に対応

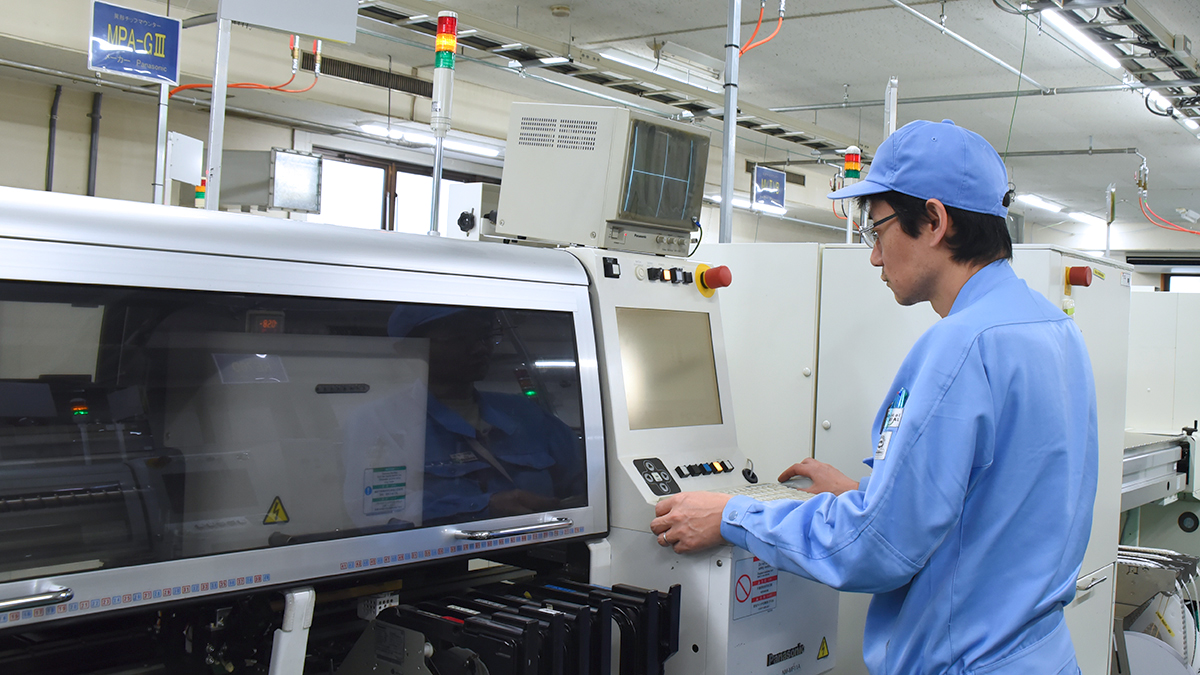

表面実装ライン
| 設備名 | ラインA | ラインB | ラインC |
|---|---|---|---|
| レーザーマーカー | ワイエス LMXY-90AS | ||
| 基板クリーナー | UNITECH UC-250M-CV 改 | レーヨン工業 RJB-1133C | ナガオカ製作所 NBC-250EC-400 |
| 半田印刷機 | パナソニック SP60P-M | パナソニック NPM-GP/L (自動ピン立て ・はんだ移載機能有り) | パナソニック SP60P-M |
| 半田印刷検査機 | コーヨン KY8030-3 (3D/PSMI法) (チップサイズ0402まで検査可) | コーヨン KY8030-3 (3D/PSMI法) (チップサイズ0402まで検査可) | コーヨン KY8030-3 (3D/PSMI法) (チップサイズ0402まで検査可) |
| 接着剤塗布機 | パナサート HDF | － | 鈴木 CPD-G2(1号機) |
| 鈴木 CPD-G2(2号機) | |||
| パナサート HDF | |||
| 装着機-１ | パナソニック VM101(16ノズル) (0402チップ実装可) | パナソニック VM101(16ノズル) (0402チップ実装可) | パナソニック VM101(16ノズル) (0402チップ実装可) |
| 装着機-２ | パナソニック VM101(16ノズル) (0402チップ実装可) | パナソニック VM101(16ノズル) (0402チップ実装可) | パナソニック VM101(16ノズル) (0402チップ実装可) |
| 装着機-３ | パナソニック VM101(8ノズル) (0402チップ実装可) | パナソニック VM101(8ノズル) (0402チップ実装可) | パナソニック VM101(8ノズル) (0402チップ実装可) |
| 装着機-４ | パナソニック VM101(8ノズル) (0402チップ実装可) | パナソニック VM101(8ノズル) (0402チップ実装可) | パナソニック VM101(8ノズル) (0402チップ実装可) |
| 装着機-５ | パナソニック VM101(4ノズル) | パナソニック VM101(4ノズル) | パナソニック VM101(4ノズル) |
| 実装検査機 | マランツ V22XDL-350L (パターンマッチング方式) (分解能:15um) (高さ方向へｶﾒﾗのﾋﾟﾝﾄ調整が可能) | マランツ V22XDL-350L (パターンマッチング方式) (分解能:15um) (高さ方向へｶﾒﾗのﾋﾟﾝﾄ調整が可能) | マランツ V22XDL-350L (パターンマッチング方式) (分解能:15um) (高さ方向へｶﾒﾗのﾋﾟﾝﾄ調整が可能) |
| リフロー炉 | エイテック RN152M-82 (N2対応可) | エイテック RN152M-82 (N2対応可) | エイテック RN152M-82 (N2対応可) |

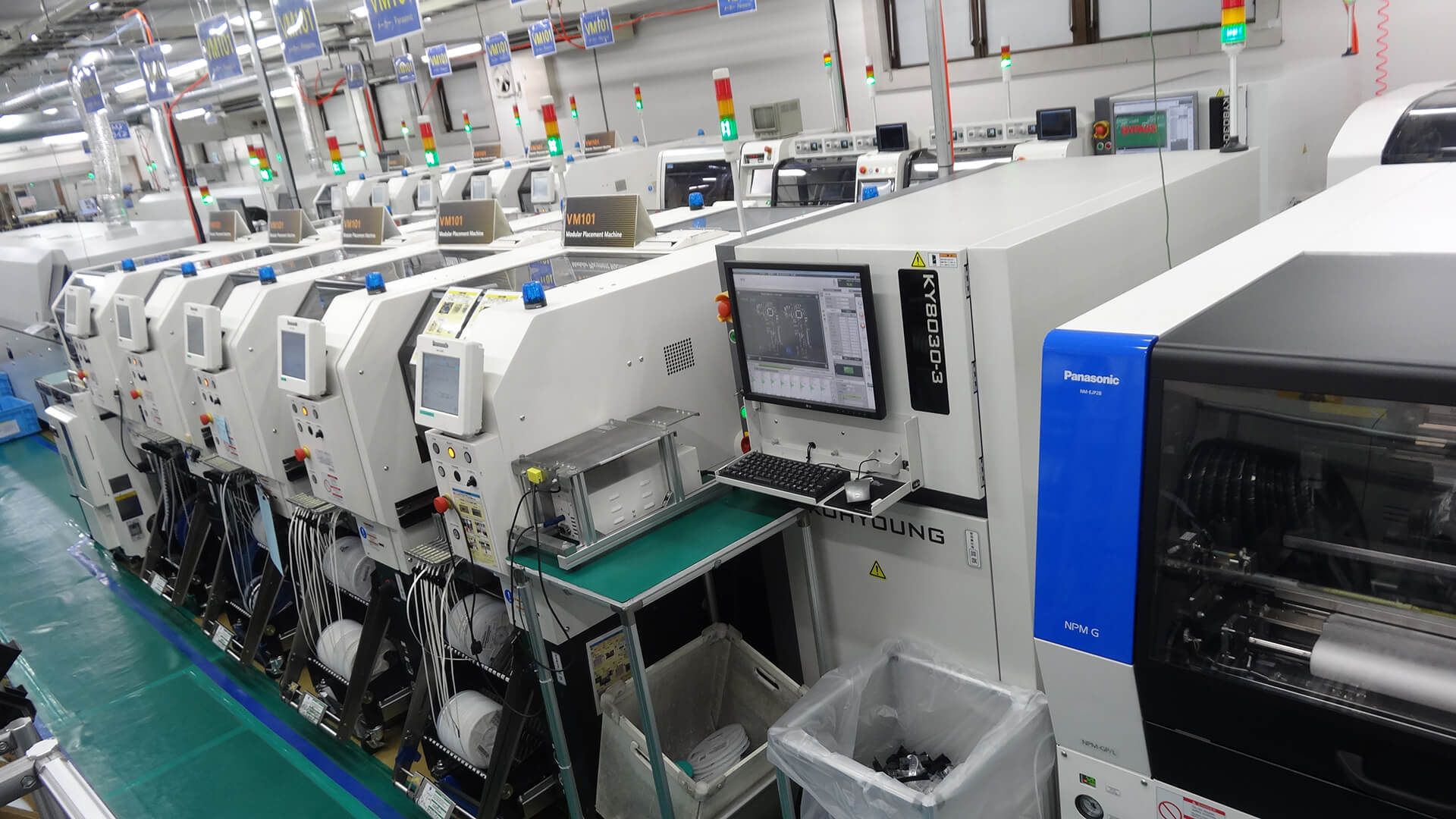

Bライン パナソニック はんだ印刷機 NPM-GP/L
コーヨン KY8030-3 (3D/PSMI法)(チップサイズ0402の印刷検査も可能)
マシン実装課Cライン接着剤塗布機CPD-G2D（株式会社鈴木）
チップ部品を固定する接着剤を高速に塗布します。
パナソニック VM101(16ノズル)(0402チップ実装可)
パナソニック VM101(8ノズル)(0402チップ実装可)
パナソニック VM101(4ノズル)(0402チップ実装可)

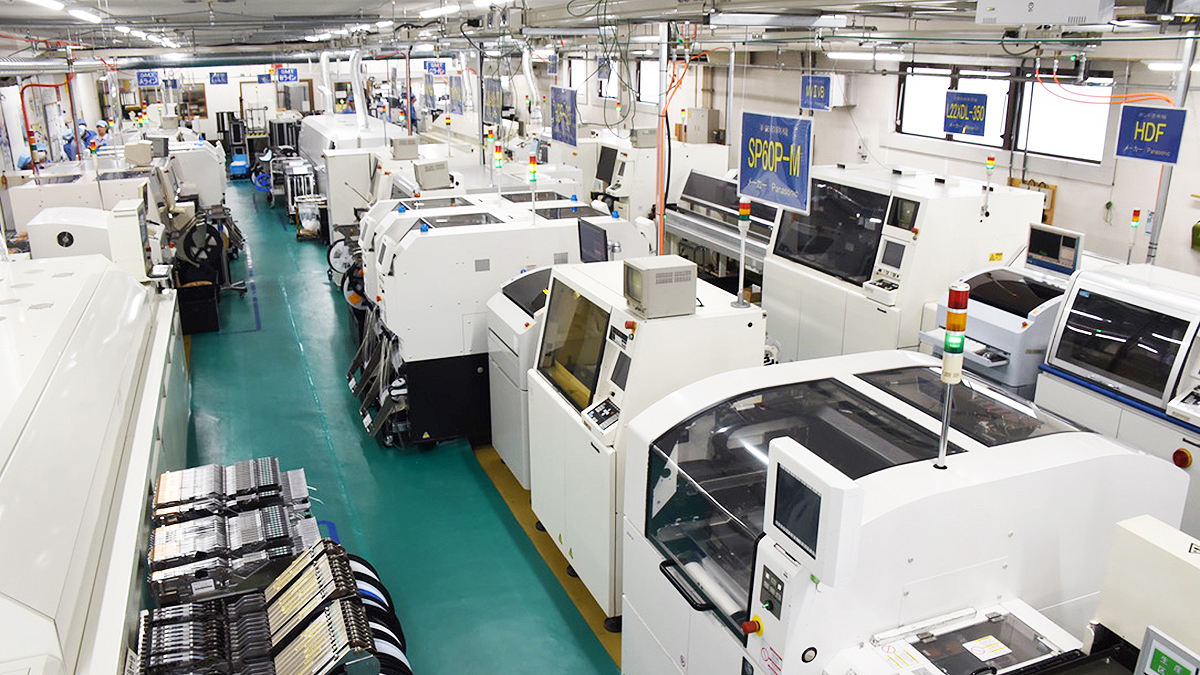

パナソニック VM101 5連結(A,B,Cライン)
マランツ V22XDL-350L (パターンマッチング方式)
| ハンディターミナル | KEYENCE BT-W350(OCR可) |
|---|---|
| メタルマスク洗浄機 | サワー・クリーン SC-ML736J |
| レーザーマーカー | MARTIN TRIER MAG-C30 |
| Ｘ線電子部品カウンター | PSP_asia iNsight-2000 |

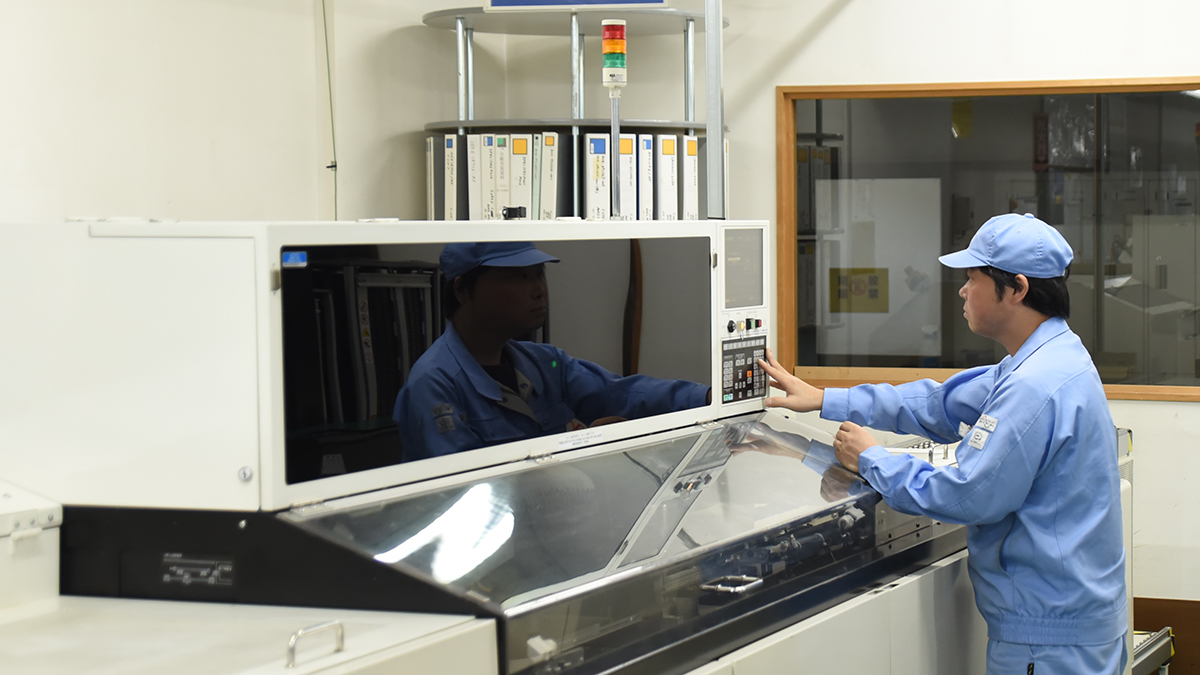

レーザーマーカー ワイエス LMXY-90AS
X線電子部品カウンター PSP_asia iNsight-2000
インサーターライン
| アキシャルインサーター | パナソニック AV132 （Lサイズ基板対応可） |
|---|---|
| ラジアルインサーター | パナソニック RG131 （Lサイズ基板・ﾘｰﾄﾞﾋﾟｯﾁ7.5mm対応可） |
アキシャルインサーター パナソニック AV132 Lサイズ基板対応可
ラジアルインサーター パナソニック RG131 Lサイズ基板・リードピッチ7.5mm対応可

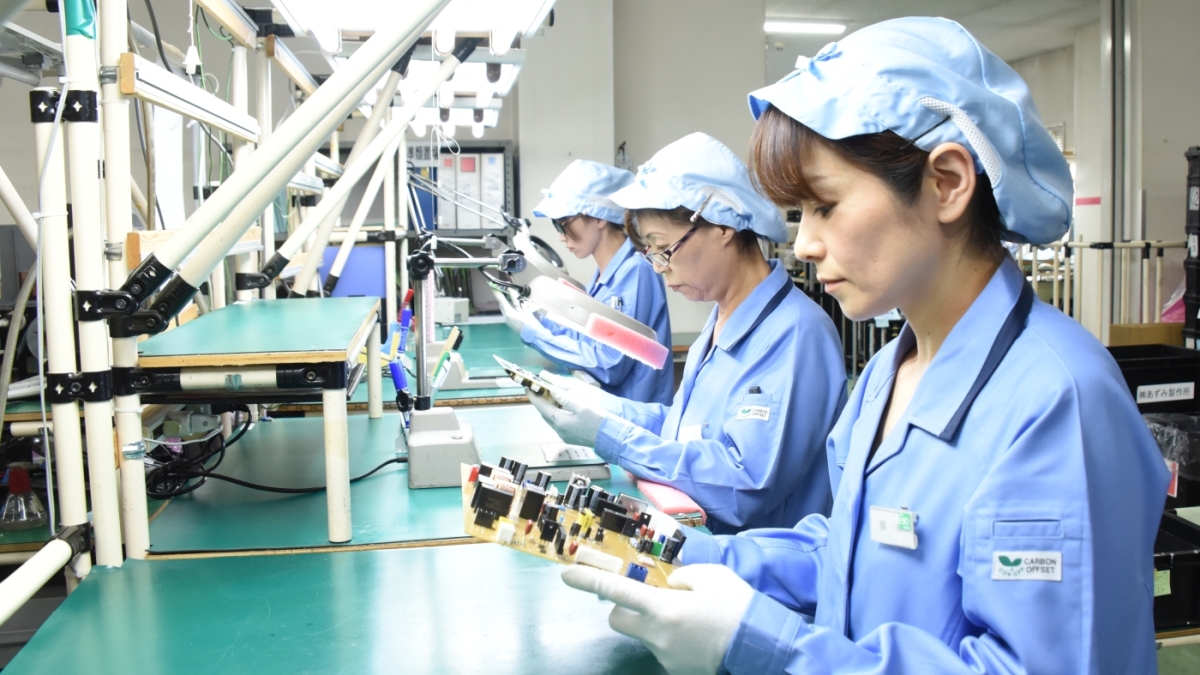

検査工程
稼働体制
平均稼働日数 20.0日／月（土・日・祝日出勤対応可能）
稼働時間
日勤 8:30～17:30（時間延長可能）
検査能力

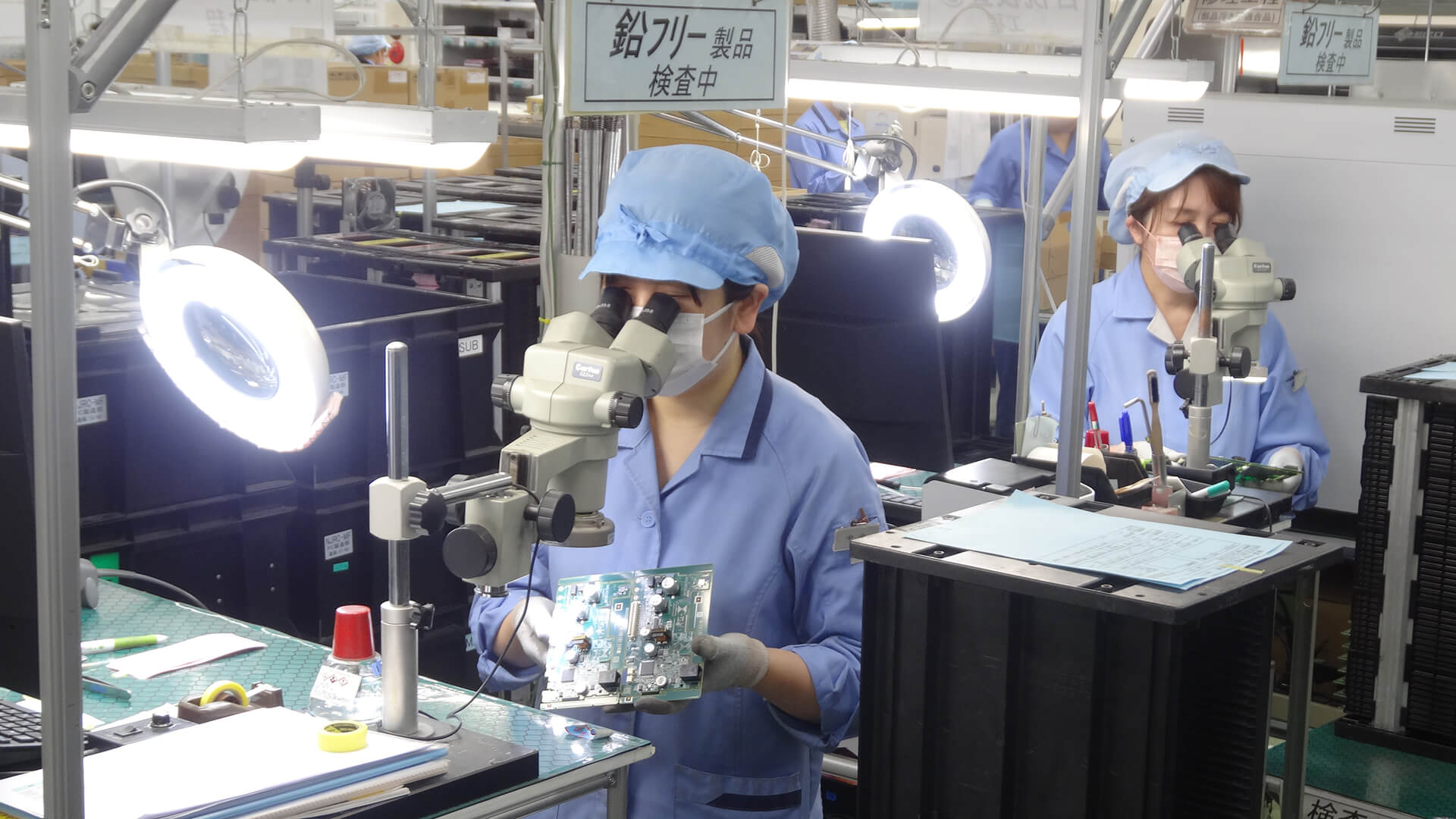

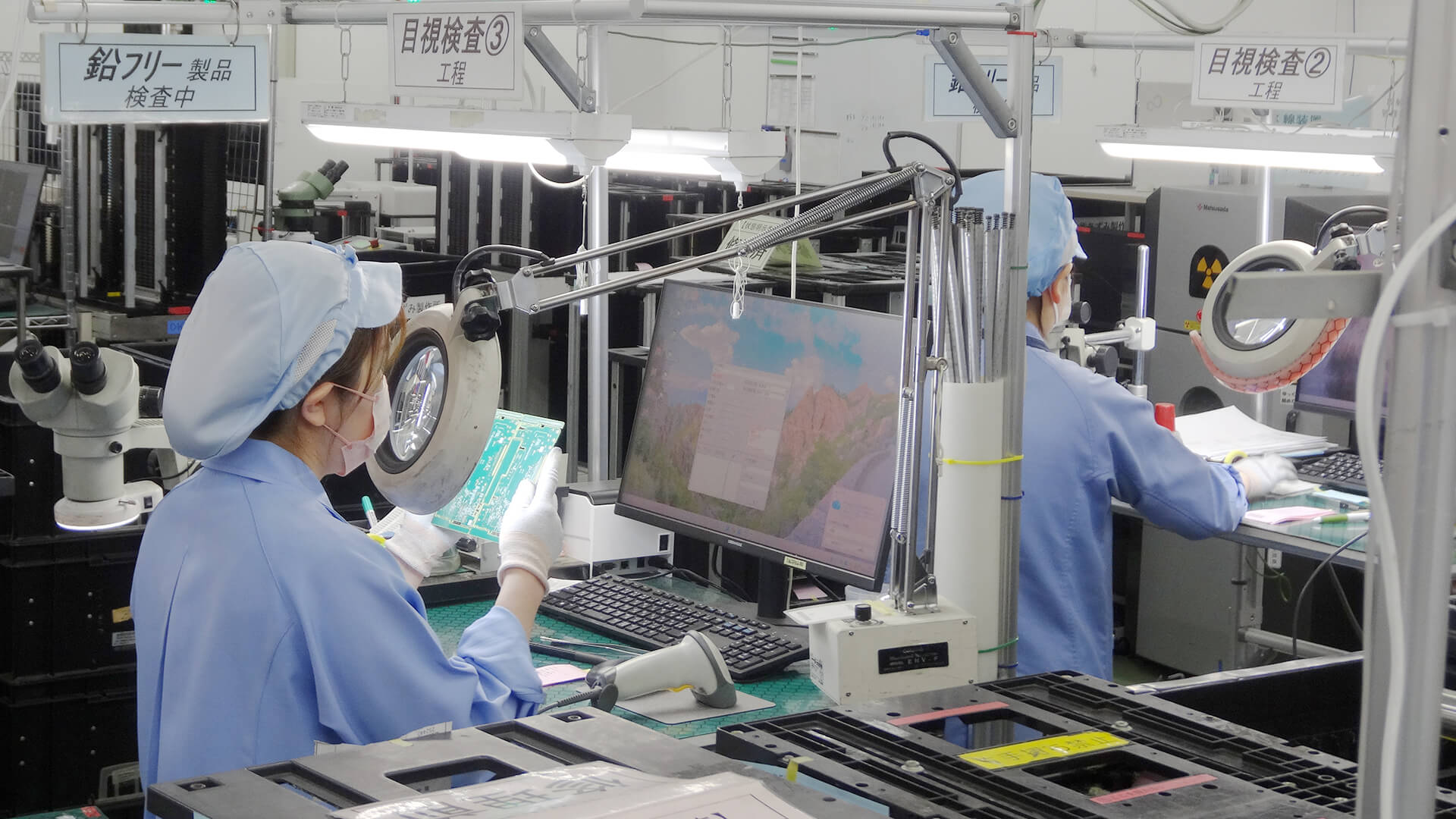

外観検査機：画像検査機×9台、インサーキットテスター×6台、X線検査装置×1台、<br />目視検査支援機x1台 目視検査：拡大鏡倍率 4倍
| 卓上 | マランツ M22XHDL | 画像検査機：パターンマッチング方式 |
|---|---|---|
| 卓上 | マランツ M22Xfv-350（2台） | 画像検査機：パターンマッチング方式 |
| 卓上 | マランツ M22Xfw-350 | 画像検査機：パターンマッチング方式 |
| 卓上 | WingVision AZVision(GH-D-ST) | 画像検査機：メッシュマッチング方式 |
| インライン | 日本ミルテック MV-6emOMNI（2台） | 画像検査機 (2D)パターンマッチング方式 (3D)4方向デジタルモアレ方式 |
| インライン | 日本ミルテック MV-6eOMNI | 画像検査機 (2D)パターンマッチング方式 (3D)4方向デジタルモアレ方式 |
| インライン | マランツ V22XDL-350L | 画像検査機：パターンマッチング方式 |
| 卓上 | 日立技研 NVS500DM | 目視検査支援機 |
| インサーキットテスター | TAKAYA APT-3020 |
|---|---|
| インサーキットテスター | HIOKI 1105 |
| インサーキットテスター | WILLTECH WTX-2000（3台） |
| インサーキットテスター | 協立テストシステム FOCUS-2000 |
| X線検査装置 | 松定プレシジョン μRay-6800-LRT800 |
検査装置

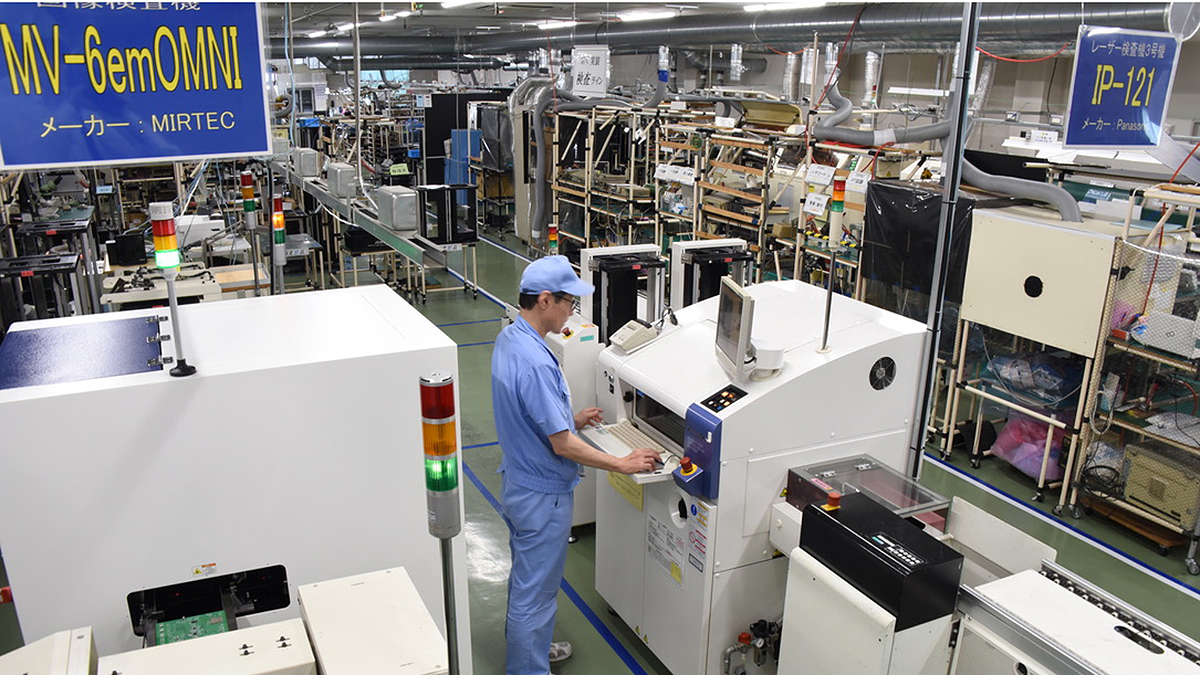

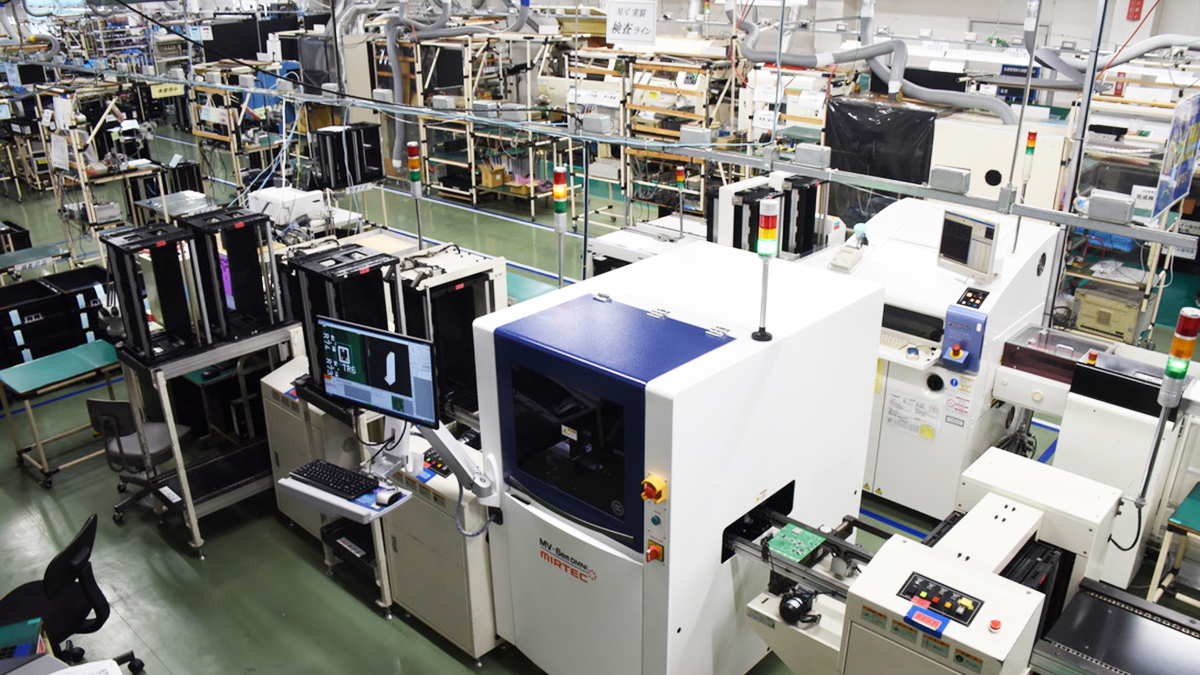

2D/3D画像検査機MV-6emOMNI
目視支援機NVS500DM
画像検査機 WingVision AZVision(GH-D-ST)
インサーキットテスター WILLTECH WTX-2000
X線検査装置 松定プレシジョン μRay-6800-LRT800
